對三菱PLC指令 ASC和HEX的用法的分享
OV字符串傳送：查ASC表將A(01000001)B(01000010)傳送到DO中，D0為0100001001000001=16961
一個寄存器可以存16兩個字符（16位）
I J K L M N O P
01001001 01001010 01001011 01001100 01001101 01001110 01001111 01010000
IJ: 0100101001001001=19017 存在D4里面
KL: 0100110001001011=19531 存在D5里面

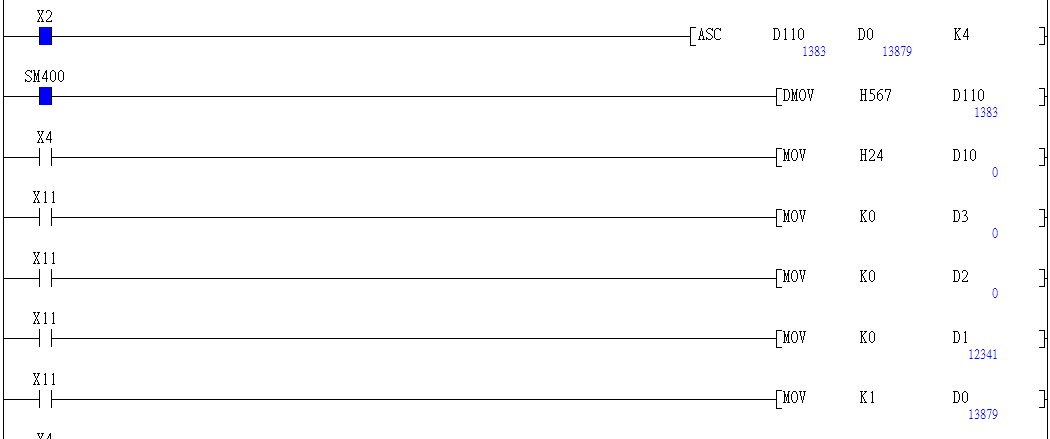

ASC指令：只處理16進制數，如圖D110=H567，6和7分別轉換成ASC值00110110 00110111當做二進制存儲在D0中，0011011000110111=13879
0和5分別轉換成ASC值00110000 00110101當做二進制存儲在D1中，
00110000 00110101=12341，
K4表示要轉換幾個字符，4代表4個，即0567,如果K3的話轉換567。K2轉換67，K1只轉換7

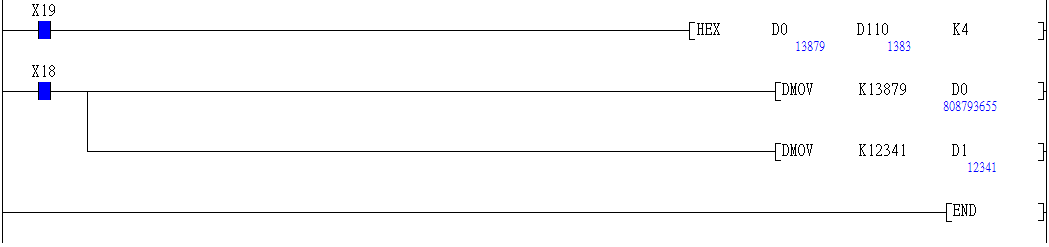

HEX指令：與ASC指令正好相反，K4同樣表示轉換幾個字符串，D0=K13879先轉換為二進制
13879=11011000110111，分開為00110110 00110111，這兩個二進制數查ASC表可得為6和7，D1=K12341，12341先轉換為二進制12314=11000000110101，拆開兩段為
00110000 00110101，查ASC表分別代表 0和5，所以D110=H0567=K1383，最后輸出結果D110=1383。
