三菱觸摸屏語言切換的設置：

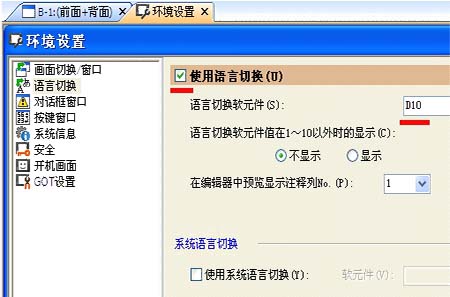

1、新建工程，在系統→環境設置→雙擊語言切換。
然后在彈出的環境設置對話框中，選中使用語言切換（U）復選框。
并在語言切換軟元件（S） 中填入一個字元件。其它選項默認，不做更改。點擊應用、確定。

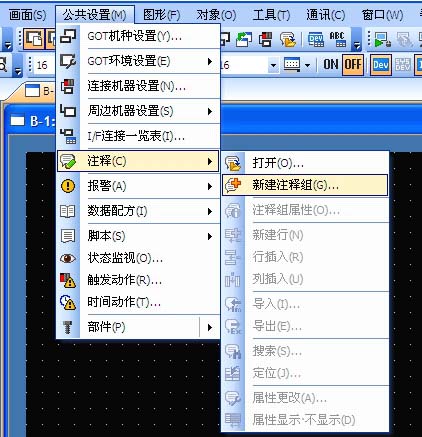

2、在菜單欄中的公共設置里面選擇注釋→新建注釋組。

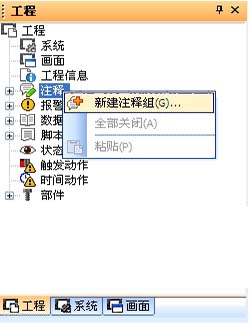

也可以在工程里面新建注釋組 。

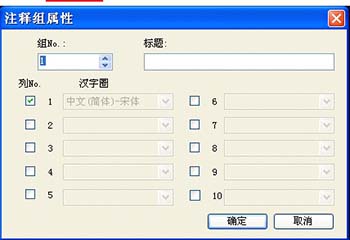

在彈出的注釋組屬性對話框中，標題可以不填寫，直接點擊確定。

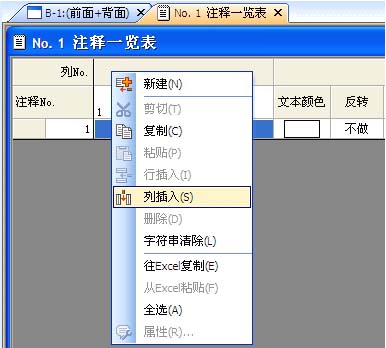

然后在彈出的注釋一覽表對話框中，右擊鼠標，選擇列插入。右擊鼠標，選擇新建。

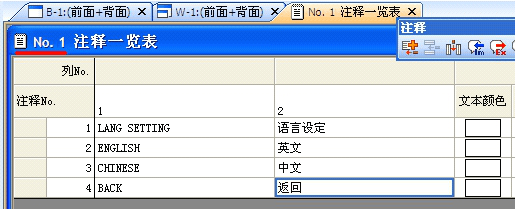

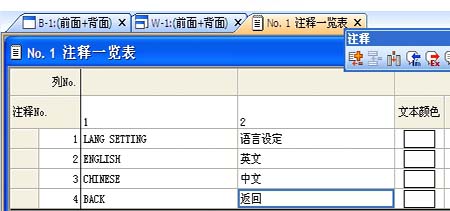

在注釋列和行中填入想要顯示的文字，然后把注釋一覽表最小化。

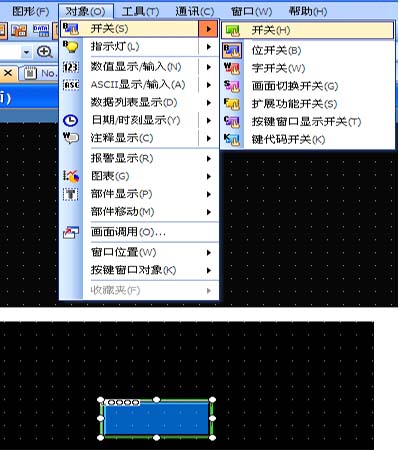

3、在觸摸屏幕上放置一個開關作為語言設定用。
然后雙擊這個開關，在彈出的對話框中對其屬性進行編輯。

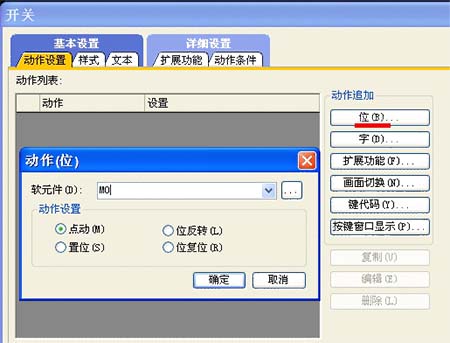

在動作設置里面點擊位（B），輸入軟元件名：M0 并把動作設置為點動，點擊確定。

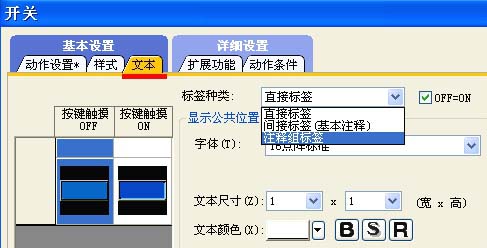

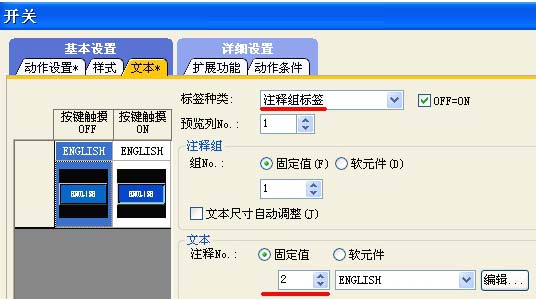

在文本→標簽種類這一欄，選擇注釋組標簽。

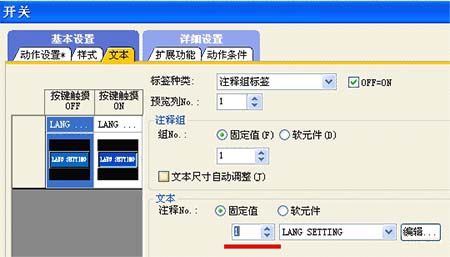

在彈出的對話框中，其它地方不做修改，只修改文本注釋 NO 中的固定值。
預覽列 NO：這里的預覽列為 1 時，是預覽英文注釋?zhuān)粸?/span> 2 時，是預覽中文注釋。注釋組 NO：因?yàn)橐婚_(kāi)始只建了一個注釋組，所以為 1。
文本注釋 NO：當固定值為 1 時，顯示第 1 行注釋?zhuān)粸?/span> 2 時顯示第 2 行注釋......等等。如下圖：

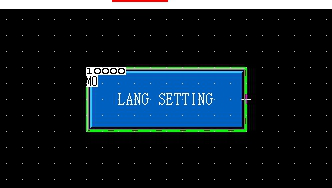

因?yàn)檫@個開關是做語言設定用，所以在文本注釋 NO 固定值中填入 1，點擊確定。這個時候我們做的語言設定開關就會有注釋顯示出來。
我們還需要做一個窗口，當我們按下這個語言設定開關時，會彈出一個對話框供我們選擇所設定的某種語言。

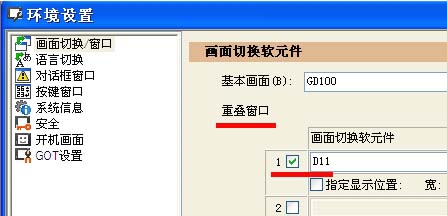

3、在系統→環境設置中雙擊畫面切換/窗口。
在環境設置對話框中，重疊窗口這一欄選中第 1 個復選框，然后在畫面切換軟元件中輸入一個字元件。其它地方不做修改，點擊確定。
4、在畫面→窗口畫面中雙擊新建，進行新建窗口畫面。

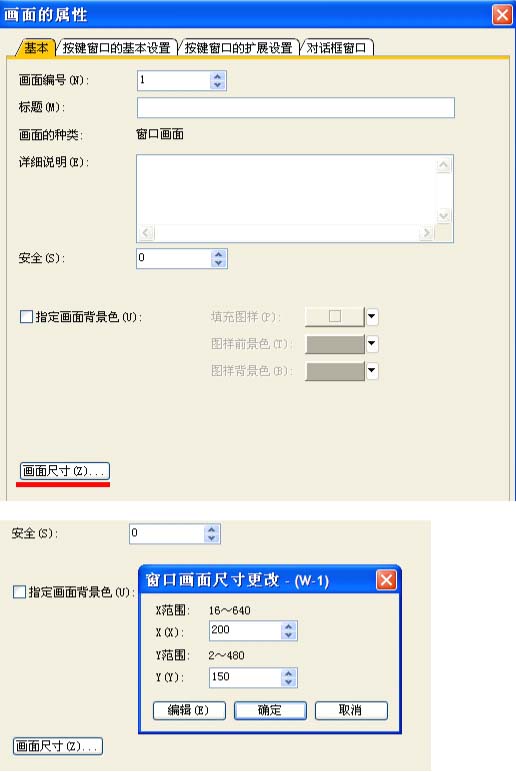

在畫面的屬性對話框中，標題可以不填寫。其它地方不做修改，只需把畫面尺寸改小一點。
然后點擊確定。

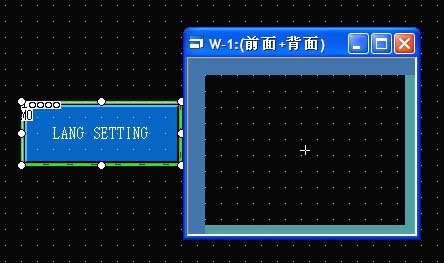

這時如下圖所示，一個新的窗口畫面被建立：

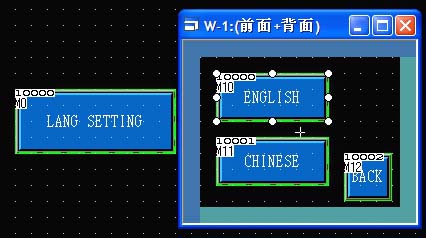

我們?cè)诖翱诋?huà)面中加入兩個開關做語言切換和一個返回開關。開關的建立和第一個開關建立相似，標簽種類都為注釋組標簽，動作都設為點動。軟元件名分別為 M10、M11、M12。文本注釋 NO 的固定值分別為 2、3、4。
然后把所做的畫面保存。
5、我們用 PLC 編程軟件寫一個程序，把上面創建畫面所用到的幾個軟元件和 PLC 的程序相關聯起來。
按下 M0，給 D11 傳送值 1，使窗口畫面顯示出來。
按下 M10 或初始化默認，給 D10 傳送值 1，使其顯示所設定一種語言。按下 M11，給 D10 傳送值 2，使其顯示另一種語言。
按下 M12，給 D11 傳送值 0，使窗口畫面消失。
PLC 寫好程序后，啟動 PLC 程序仿真，然后再啟動觸摸屏模擬仿真。如順序有誤，則不能正常進行仿真。

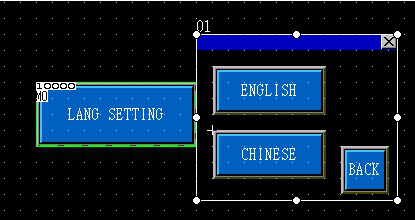

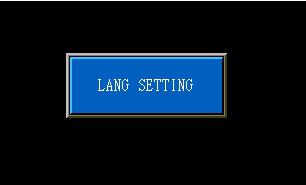

①仿真開始，初始界面如下圖所示：這里初始化默認為英文。

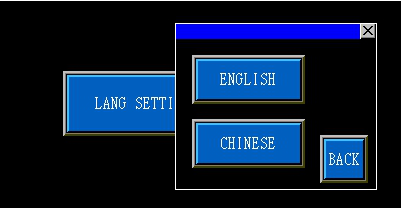

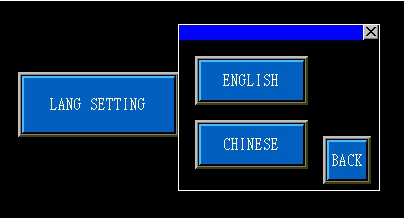

②用鼠標點擊這個開關會彈出一個對話框窗口，供我們選擇所設定的某種語言。

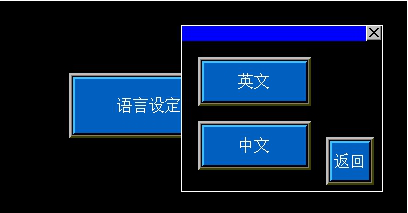

③當想要選擇中文的時候，點擊 CHINESE。
④當想要選擇英文的時候，點擊英文。
⑤當選擇完成之后，點擊 BACK 或返回。返回語言設定界面。
如上幾幅圖所示，當對話框窗口彈出的時候，部分語言設定開關被遮擋。如有需要可以把對話框窗口移到其它地方去（默認是屏幕中間位置）。

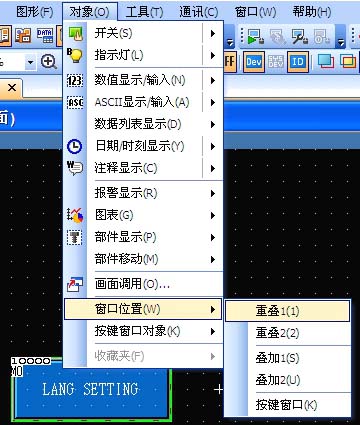

結束觸摸屏仿真，在菜單欄→對象→窗口位置點擊重疊 1。
然后屏幕上的鼠標會成為一個十字交叉符號，這時點擊屏幕上任一位置，對話框窗口就會出現，把它拖放在想要的位置
保存一下畫面，再次啟動觸摸屏仿真。這時當按下語言設定開關時，對話框出現在了指定位置。
仿真結束時，應先結束三菱觸摸屏仿真，再結束三菱PLC仿真。
一般來說，應先寫好三菱PLC程序，然后根據 三菱PLC程序編輯三菱觸摸屏畫面。
上述三菱觸摸屏中所用到的開關，因?yàn)閯?dòng)作設置都為點動，所以形同按鈕。
