三菱PLC指令豐富，能夠?qū)崿F(xiàn)許多復雜的動作控制。但是要想將三菱PLC指令全數掌握，記在腦海之中，則是一個巨大的工程。所以要學會活學活用的方法，做到會讀寫三菱PLC指令就夠了，那么下面就由海藍機電來教大家讀寫三菱PLC FROM指令，希望能對大家有所幫助！

三菱PLC FROM指令(FNC78)
    三菱PLC FROM指令的功能是實現對三菱PLC特殊模塊緩沖區BFM指定位的讀取操作。三菱PLC指令格式如下：

指令中各軟元件、操作數代表的意義如下：
Cc：FROM指令執行的啟動條件。啟動指令可以是X、Y、內部繼電器M等。
Kn1：模塊地址的高位，K代表模塊地址的高位用十進制數表示，也可以用十進制數來表示。如：當高速計數器模塊A1SD62的輸入輸出地址分別是XA0F～XB1F及YA0F～YB1F時，此值可以是K10，也可以是HA。實際上此值是指定特殊模塊在基板上的位置，在實際設置時，也可按每個位置為16點來計算得到此值(如一個模塊占32點則為兩個位置)。
Kn2：為要讀取的緩沖區的地址，可以是十進制數(以K打頭)，也可以是十六進制數(以H打頭)。此地址只和模塊有關，和模塊在基板的位置無關。
Kn3Mn4：讀取的數據在三菱PLC CPU中的存儲地址(目標地址)。
Kn3代表從特殊模塊BFM讀取的二進制的位數，以4位為單位，n3允許值為1～8。如：K4代表16位。
Mn4代表數據在PLC存儲區域的首地址。M代表中間繼電器，表示讀取的數據存儲于中間繼電器。存儲位置也可以是數據寄存器(常用)，此時就不需要前綴Kn3了。
Kn5：需要傳送的點數。采用FROM、FROMP格式時，以16位二進制為單位，K1代表讀取16點，K2代表32點等。采用DFROM、DFROMP格式時，以32位二進制為單位，K1代表讀取32點，K2代表64點等。n5的范圍為1～32767。

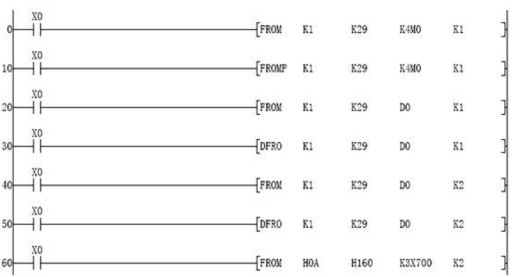

舉例說明：

說明：
 0行：當X0=1時，讀取1號(第1個K1)三菱PLC模塊緩沖區地址29(K29)的數據保存到M0～M15的16點(K4)中間繼電器中。
10行：在X0的上升沿，讀取1號(第1個K1)三菱PLC模塊緩沖區地址29(K29)的數據保存到M0～M15的16點(K4)中間繼電器中。
20行：當X0=1時，讀取1號(第1個K1)三菱PLC模塊緩沖區地址29(K29)的數據保存到寄存器D0中。
30行：當X0=1時，讀取1號(第1個K1)模塊緩沖區地址29(K29)和30中的數據保存到寄存器D0和D1中。
40行：當X0=1時，讀取1號(第1個K1)模塊緩沖區地址29(K29)和30中的數據保存到寄存器D0和D1中。
50行：當X0=1時，讀取1號(第1個K1)模塊緩沖區地址29(K29)～32中的數據保存到寄存器D0～D3中。
60行：當X0=1時，讀取第10個模塊緩沖區H160，H161的數據到X700～X711中。

以上便是對三菱PLC FROM指令(FNC78)讀寫的指導說明，請不要離開本站，我們會繼續向您分享其他的三菱PLC指令的讀寫！
