    由于三菱plc輸出模塊FX2N-4DA停產的緣故，三菱推薦用FX3U-4DA替代。那么在替代的過程中需要注意哪些東西呢？下面海藍機電小編就來為大家分析分析，希望能對大家能有所幫助！

一、分辨率對比：

三菱PLC輸出模塊FX3U-4DA分辨率：

（1）電壓-10V~+10V對應數字值-32000~+32000，分辨率0.32mV(20/64000)

（2）電流0~20mA 對應數字值0~32000, 分辨率0.63uA(20mA/32000)

（3）電流4~20mA 對應數字值0~32000分辨率0.63uA(20mA/32000)

三菱PLC輸出模塊FX2N-4DA分辨率:

（1）電壓-10V~+10V對應數字值-2000~+2000, 分辨率5mV(10V*1/2000)

（2）電流0~20mA 對應數字值0~1000, 分辨率20uA(20mA*1/1000)

（3）電流4~20mA 對應數字值0~1000, 分辨率20uA(20mA*1/1000)

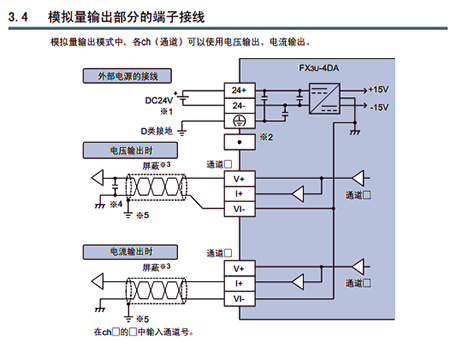

二、正確接線方法如下圖所示：

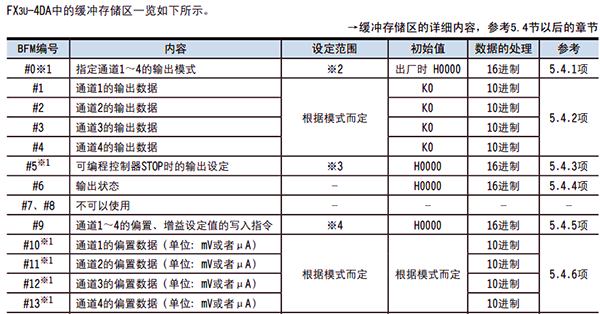

三、緩沖對應

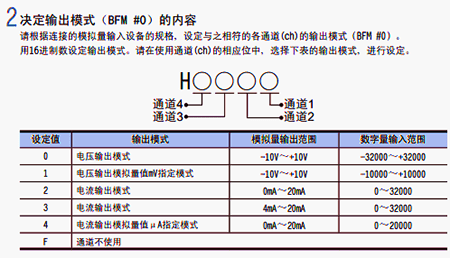

四：輸出模式

三菱PLC模塊FX3U-4DA：

輸出模式BFM #0:

0: -10V~+10V    -32000~+32000

1: -10V~+10V -10000~+10000

2: 0mA~20mA 0~32000

3： 4mA~20mA 0~32000

4： 0mA~20mA 0~20000

三菱PLC模塊FX2N-4DA:

0: -10V~+10V    -2000~+2000

1: 4mA~20mA 0~+1000

2: 0mA~20mA 0~+1000

五、數字輸出值

數字輸出值對應緩沖#1~#4兩者相同

六、三菱PLC輸出模塊FX2N-4DA改為FX3U-4DA主要區別：

1：±10V分辨率由±2000提升為±32000，上升16倍

2：0-20mA（4-20mA）分辨率由0-1000提升為0-32000，上升32倍

3：三菱PLC輸出模塊FX2N-4DA輸出模式1:4-20mA，FX3U-4DA輸出模式3:4-20mA

4：數字輸出值緩沖區對應相同#1-#4

七、附錄：

   以上便是三菱PLC輸出模塊FX3U-4DA替代FX2N-4DA的注意事項，希望廣大三菱PLC用戶能夠牢記，更多三菱PLC模塊產品信息與技術知識，歡迎你持續關注海藍機電！
