三菱Q系列PLC的三層網絡
工業生產網絡慢？哪就看看三菱plc網絡。

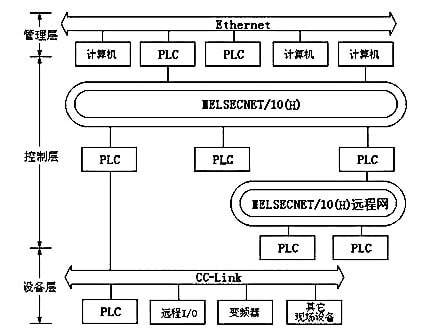

三菱plc網絡在汲取MELSEC網絡的基礎上，并使其性能、功能、都得到大幅提升，使用也更加的簡便，以滿足日益緊張工業需求，其中具經典性的是三菱Q系列PLC的三層網絡，使工業控制更加的清晰化和標準化，下面就來看看這三層網絡分別是哪個。
首先第一層：信息層/Ethernet(以太網) ，信息層是在網絡控制中扮演的是重量級的角色，信息層的作用主要就是：完成三菱PLC和設備控制器及生產設備之間傳輸生產管理信息、質量管理信息及設備生產信息的數據傳輸，信息層應用較多的是以太網。以太網用于連接windows系統的PC、UNIX系統的工作站，也可以用于連接各種FA設備。在三菱Q系列PLC的Ethernet模塊中增加遠程監視管理功-因特網電子郵件收發功能，方便三菱用戶隨時隨地都能接收和發布生產信息。并且將因特網的FTP服務器功能和MELSEC專用協議進行結合使用，從而快速的完成所需程序的上傳/下載和數據信息的傳輸，讓我們的生產效率得到提升。
第二層是控制層/MELSECNET/10(H) ，控制層：是整個控制網絡系統的信息中轉站，它的主要作用是快速地完成三菱PLC與CNC等控制設備之間信息數據解讀和傳輸，所以控制層不需要滿足的條件有：1、優良的實時性，2、便捷的網絡設置，3數據的快速傳輸并能完成冗余回路，能滿足這些要求的也有不少，但是其中表現較為出色的是MELSECNET/10和三菱plc的Q系列中的MELSECNET/H，這也成為三菱Q系列plc的一大特色。
最后一層第三層是：設備層，設備層地整個網絡系統扮演的是基石的角色。設備層即通過現場總線設備在各個控制設備、傳感器、驅動設備之間進行連接從而生產回路的現場網絡，用于完成各種數據的通信和終端生產信息的管理。三菱Q系列plc采用的是CC-Link現場總線連接，可以對機器動作狀態進行的集中管理，使維護工作的效率更高，cc-link現場總線連接還可以減少布線的數量，所以維護起來也更加容易。
下面再來說說三菱Q系列plc的三層網絡具有哪些特色
第一點：多功用性
可進行跨網絡間的數據通訊和程序的遠程監控、修改、調試等工作，而無需考慮網絡的層次和類型。
第二點：網絡上數據共享
控制層的MELSECNET/H結合設備層的CC-Link,進行簡單參數設置形成廣播式循環通信的方式，模擬數據通信程序周期性自動地收發信息，完成網絡上數據共享。
第三點：適用于多種軟件
三菱Q系列PLC的三層網絡可用于多款軟件，實現各參數和功能的設置，如GX Developer。
以上便是三菱Q系列PLC的三層網絡的全部內容，如果您對三菱Q系列plc的使用有疑問，請翻閱三菱Q系列plc應用手冊，三菱Q系列plc應用手冊可在深圳海藍機電設備有限公司官網下載，也可直接詢問客服人員，服務熱線：0755-88356415
