看完這幾步，三菱PLC的置位指令與復制指令運用自如
在三菱plc中，置位指令與復位指令應用非常廣泛，兩者一般成對使用，其主要操作數最常用的是Y和M，我們通過實例介紹其編程方法。

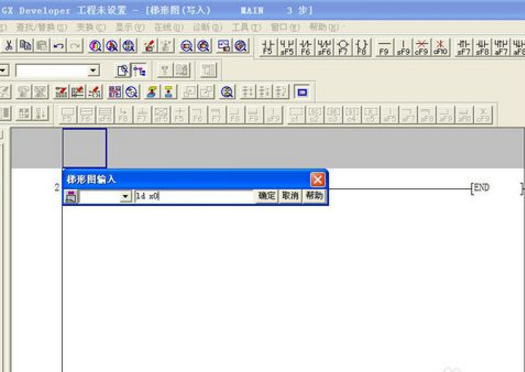

一、我們通過X0來控制置位指令，在PLC軟件的左母線右側輸入“ld x0”然后點擊確定。

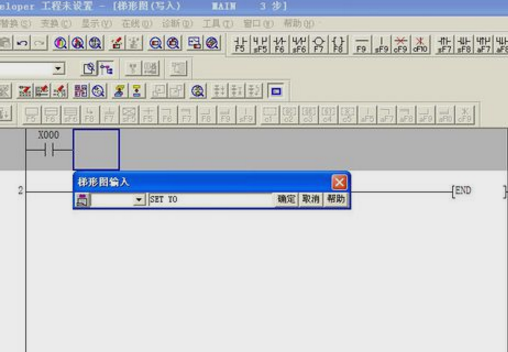

二、然后在X0觸點后直接輸入置位指令“SET Y0”，含義為，當X0為ON時，置位指令執行，此時Y0一直有輸出。

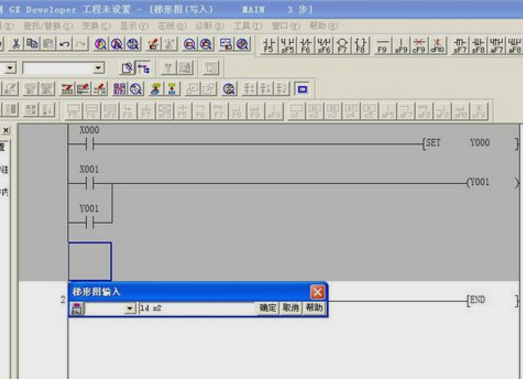

三、我們可以輸入一條用自鎖方式控制Y1的指令。然后再輸入一個復位指令的觸點，用X2對Y0復位。

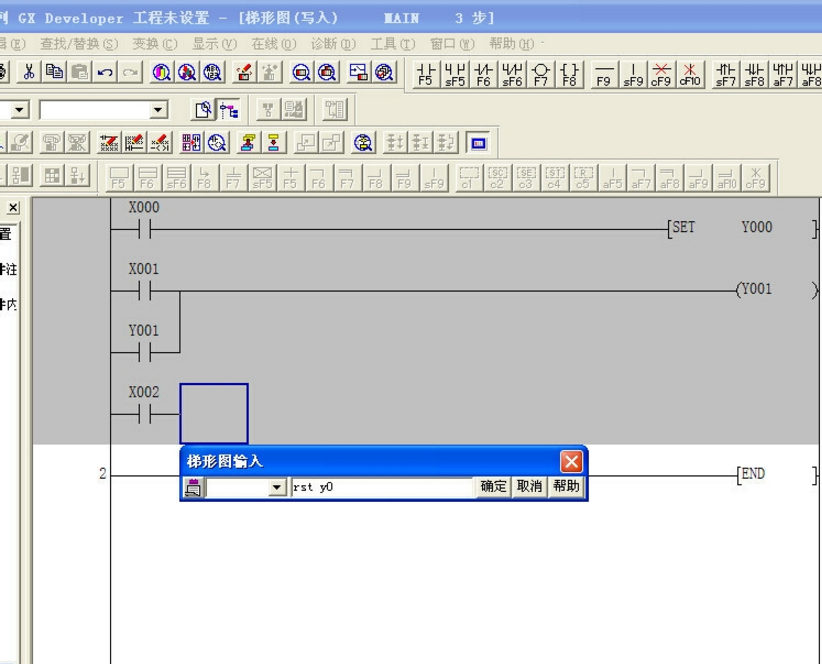

四、在X2觸點后直接輸入復位指令“RST Y0”,當X2為ON時，才可以將Y0復位。

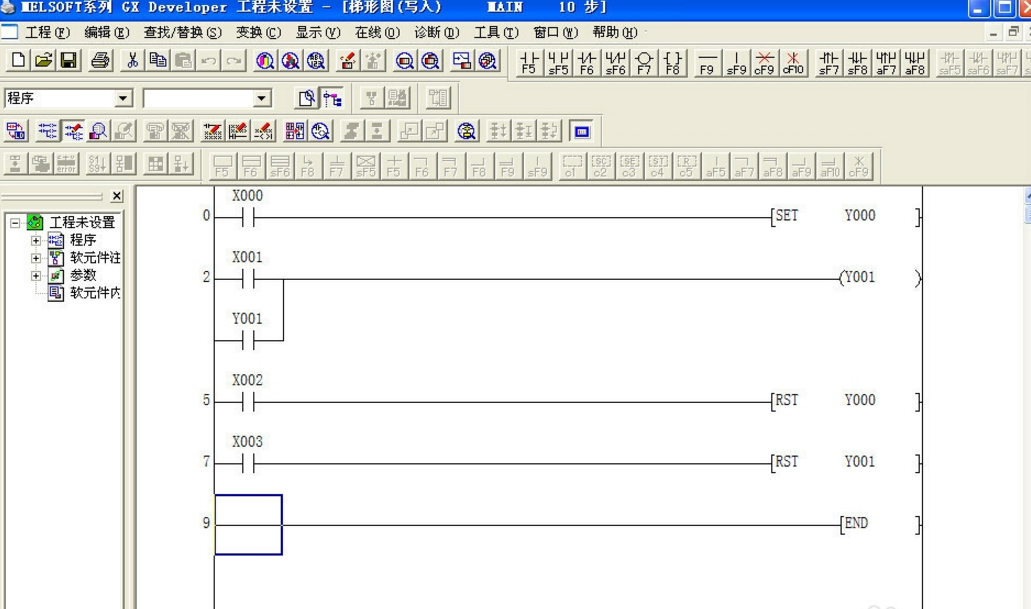

五、寫一條通過X3對Y1復位的指令，這樣可以驗證自鎖的輸出能否通過復位斷開。寫完后運行模擬調試模式。
六、點擊模擬對話框的“菜單啟動”菜單，然后選擇繼電器內存監視。

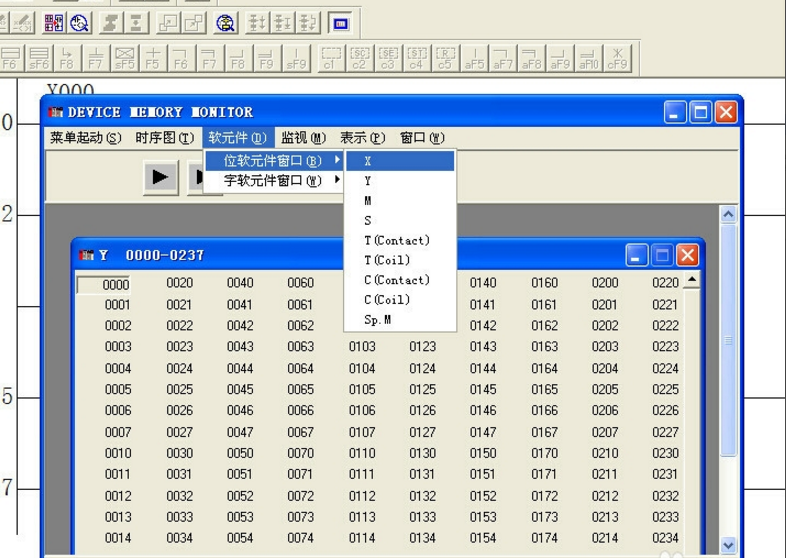

七、在監控窗口中，選擇軟元件菜單中“位軟元件窗口”的X和Y。

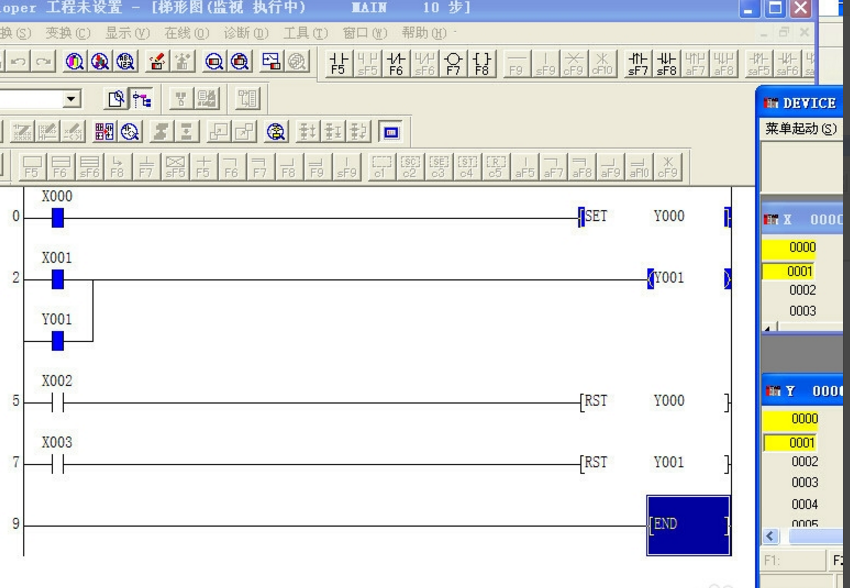

八、通過測試可用發現，置位的指令需要用復位才可以解除，自鎖的輸出也可以用復位指令將其輸出斷開。
最后注意下：置位指令和復位指令成對應用，否則將不能對操作數復位。
