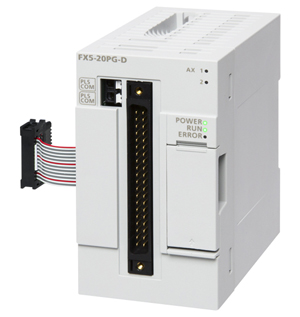

三菱PLC定位模塊FX5-20PG-D價格低 2軸差動驅動器型支持技術！

點擊：13789 日期：2018-11-30 選擇字號：小中大

FX5-20PG-D參數說明：脈沖輸出2軸(差動驅動型)，CPU模塊上最多可連接16臺。

三菱PLC定位模塊2軸差動驅動型FX5-20PG-D產品規格說明
■ 性能規格
[控制軸數] 2軸
[脈沖輸出形式] 差動驅動
[插補功能] 2軸直線插補、2軸圓弧插補
[控制方式] PTP(Point To Point)控制、軌跡控制(直線、圓弧均可設置)、
速度控制、速度·位置切換控制、位置·速度切換控制
[控制單位] mm、inch、degree、pulse
[定位數據] 600數據/軸
[伺服間的最大連接距離] 10m
[閃存寫入次數] 最大10萬次
[輸入輸出占用點數] 8點
[對應CPU模塊] FX5U/FX5UC CPU模塊：Ver.1.050,FX5UC系統時必須使用FX5-CNV-IF或FX5-C1PS-5V。
[對應工程工具] GX Works3：Ver.1.035M~
[外形尺寸] 90*50*83mm
[重量] 0.2kg

■ 輸入規格
.驅動器模塊就緒(READY)、停止信號(STOP)、上限限位信號(FLS)、下限限位信號(RLS)
[信號電壓] DC24V
[輸入電流] 5mA
[ON電流] 3.5mA以上
[OFF電流] 1.7mA以下
[信號形式]
無電壓觸點輸入
漏型：NPN集電極開路型晶體管
源型：PNP集電極開路型晶體管
[響應時間] 4ms以下
[回路絕緣] 光耦絕緣
[動作顯示] 無(通過緩沖存儲器可以確認)

.零點信號(PG05/PG024)
[信號電壓] PG05 DC5V,PG024 DC24V
[輸入電流] 5mA
[ON電流] PG05 2mA以上,PG024 3mA以上
[OFF電流] PG05 0.5mA以下,PG024 0.2mA以下
[信號形式] NPN集電極開路型晶體管
[響應時間] lms以下
[回路絕緣] 光藕絕緣
[動作顯示] 無(通過緩沖存儲器可以確認)

.手動脈沖器A相(PULSER A)/手動脈沖器B相(PULSER B)
[信號電壓] DC5V
[輸入電流] 14mA
[ON電流] 2mA以上
[OFF電流] 0.2mA以下
[信號形式] NPN集電極開路型晶體管
[響應時間] lms以下
[回路絕緣] 光藕絕緣
[動作顯示] 無(通過緩沖存儲器可以確認)

.近點DOG信號(DOG)
[信號電壓] DC24V
[輸入電流] 5mA
[ON電流] 3.5mA以上
[OFF電流] 1.7mA以下
[信號形式] NPN、PNP
[響應時間] lms以下
[回路絕緣] 光藕絕緣
[動作顯示] 無(通過緩沖存儲器可以確認)

.外部指令信號(CHG)
[信號電壓] DC24V
[輸入電流] 5mA
[ON電流] 2.7mA以上
[OFF電流] 0.8mA以下
[信號形式] NPN集電極開路型晶體管
[響應時間] 20μs
[回路絕緣] 光藕絕緣
[動作顯示] 無(通過緩沖存儲器可以確認)

■ 輸出規格
. 偏差計數器清除(CLEAR)
[脈沖輸出形式] 晶體管
[信號輸出時間] 1~65535ms
[額定負載電壓] DC5~24V
[最大負載電流] 100mA
[輸出ON電壓] 1.5V以下
[動作顯示] 無(通過緩沖存儲器可以確認)

■ 電源規格
[外部電源]
. 電源電壓：DC24V +20%，-15%
. 允許瞬間停電時間：5ms以下的瞬時停電時會繼續運行
. 消耗電流：165mA

海藍機電不只是三菱PLC產品代理商，技術實力雄厚專業的技術團隊坐鎮，承接各類自動化開發、上位機軟件、機器人視覺、機電設備維修等。三菱好產品，海藍好服務。聯系電話—維修部：0755-88295495 技術部：0755-88352540
