當前位置：三菱PLC > 新聞資訊 > 行業動態三菱QCPU模塊遠程口令的通信方法及使用設置
三菱QCPU模塊遠程口令的通信方法及使用設置，三菱QCPU遠程口令,三菱PLC遠程口令,三菱QCPU遠程口令設置,三菱QCPU遠程口令通信方法。
隨著三菱QCPU產品的更新替換，現在市場上常的型號有Q03UDVCPU、Q04UDVCPU、Q06UDVCPU、Q13UDVCPU、Q26UDVCPU、Q03UDECPU、Q04UDEHCPU、Q06UDEHCPU、Q10UDEHCPU、Q13UDEHCPU、Q20UDEHCPU、Q26UDEHCPU、Q50UDEHCPU、Q100UDEHCPU。
如果使用遠程口令，在有下述連接請求的情況下將進行遠程口令校驗。
. 通過編程工具進行的通信
. 通過MC協議進行的通信
. 文件傳送(FTP)
三菱QCPU模塊遠程口令的通信方法及使用設置要點：
遠程口令功能是為了防止來自于外部設備的非法訪問(程序及數據的破壞等)的一個手段。
但是，該遠程口令功能并不能完全地防止非法訪問。
需要防止來自于外部設備的非法訪問以確保可編程控制器系統的安全時，應由用戶采取相應措施。對于由于非法訪問而引起的相關問題，本公司將不承擔責任。
[防止非法訪問的措施示例]
. 設置防火墻的方法。
. 設置中繼站及個人計算機，通過應用程序對發送接收數據的中繼進行控制的方法。
. 將可進行訪問權控制的外部設備設置為中繼站的方法。

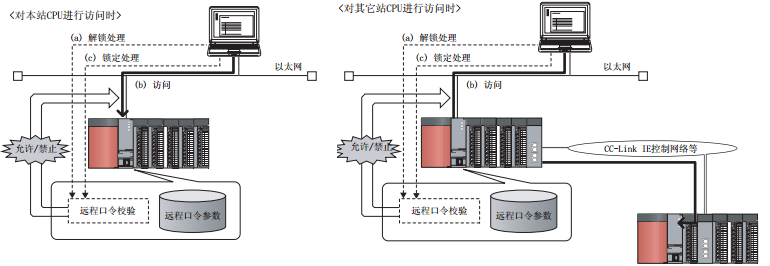

一、設置遠程口令時的通信方法
與設置了遠程口令的CPU模塊通信時，按下述步驟進行。
1、訪問的允許處理(解鎖處理)
進行通信的個人計算機等對CPU模塊進行遠程口令的解鎖處理。
未進行解鎖處理的情況下，CPU模塊處于訪問禁止狀態，因此對象設備將變?yōu)槌鲥e狀態。
2、訪問處理
在遠程口令的解鎖處理正常完成后進行訪問。
3、訪問的禁止處理(鎖定處理)
通過個人計算機等進行的訪問結束時，為了禁止來自于其它個人計算機等的訪問，進行遠程口令的鎖定處理。
二、遠程口令的使用設置
通過編程工具設置遠程口令及對象連接后，寫入到CPU模塊中。
工程窗口=>[Parameter(參數)]=>[Remote Password(遠程口令)]
將設置的遠程口令通過"可編程控制器寫入"畫面寫入到 CPU 模塊中。
[Online(在線 )]=>[Write to PLC(可編程控制器寫入)]
將參數寫入到CPU模塊中后，通過電源的OFF→ON或者復位操作，使參數生效。
通過個人計算機等進行遠程口令的解鎖處理、鎖定處理如下所示。
在通信時顯示的下述對話框中輸入遠程口令。
如果輸入了遠程口令，編程工具將對CPU模塊執行解鎖處理后進行訪問。
使用MC協議的專用指令。
通過password-lock及password-unlock指令進行。
三、注意事項
. 確定進行通信的對象設備，進行數據通信。(對于UDP/IP，進行了遠程口令的解鎖處理后，
與未進行解鎖處理的對象設備也可進行通信，因此使用時應事先確定通信對象)
. 數據通信結束時，必須進行遠程口令的鎖定處理。(如果未進行鎖定處理，在發生超時之前將保持
為解鎖狀態。10分鐘內無通信時將發生超時，CPU模塊將自動進行鎖定處理)
使用遠程口令，防止非法訪問時，建議將所有的連接協議均設置為TCP/IP，在參數中將直接連接設置為禁止。
CPU模塊將自動進行鎖定處理。
遠程口令僅對來自于已進行了遠程口令參數設置的CPU模塊的內置以太網端口的訪問有效。
在多CPU系統中使用多個CPU模塊的情況下，應對希望進行遠程口令設置的CPU模塊分別設置遠程口令。
