三菱中的LRC校驗碼程序的編寫，在PLC與設備進行通訊時采用MODBUS協議時，一般會有兩種數據模式，1是RTU模式，2是ASCII碼模式。RTU的數據傳輸采用CRC校驗，而ASCII碼則采用LRC校驗值。LRC值校驗涵蓋從從機地址到數據的信息部分，校驗和等于所有參與校驗數據的字符和的補碼。

我們先說下具體的校驗碼怎么計算，然后說三菱plc的LRC校驗碼程序的編寫。

例子1

采用ASCII碼模式控制變頻器指令：01 03 21 00 00 01，這條指令中01一般是站號，03是讀取命令，2100是參數地址(例如運行頻率)，00 01代表數據的個數。那么它的LRC校驗碼怎么計算：指令的數據是16進制的，和為：0x01+0x03+0x21+0x01=0x26,對0x25取2的補碼就是DA，具體計算就是取反加1，如：0x26=B0010,0110,取反后得到B1101,1001，加1得到B11011010=0xDA,那么LRC校驗碼就是DA。

例子2

同樣的控制變頻器指令：03 06 00 03 27 10, 和為0x43，取反加1為0xBD，LRC校驗值就是BD。明白了它的計算過程接下來我們在PLC編寫它的算法，我們知道在PLC的運算中都是十進制的，為了方便轉換和計算，可采取另外一種方法(原理一樣)，我們知道ASCII碼是2位的16進制數，取反過程可看做0xFF減去檢驗總和如上述的0x26、0x43，加1就變成0x100減去檢驗總和，轉換成10進制的就是256(D)-和(D),再經過ASCI指令轉換成ACIIS碼就可以了。以下面梯形圖進行說明：

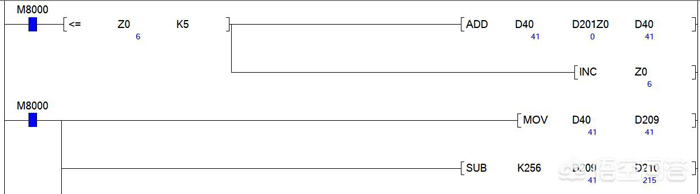

使用RS指令向變頻器發送命令，01 03 33 03 00 01，轉換成16進制01 03 21 03 00 01這是一個讀取頻率的指令，LRC校驗碼的運算梯形圖：

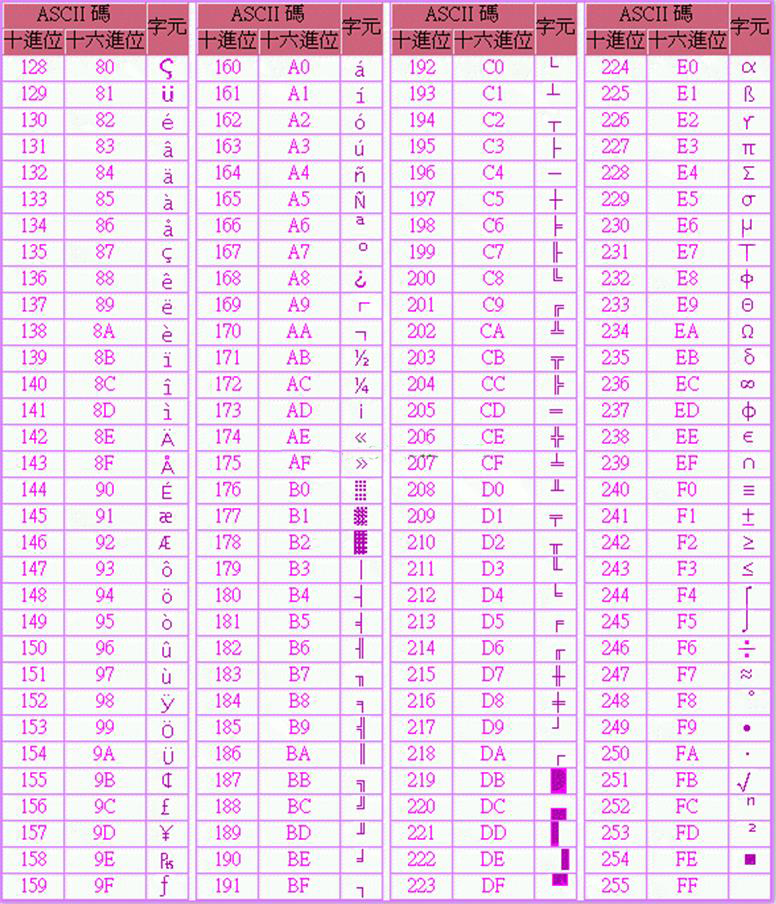

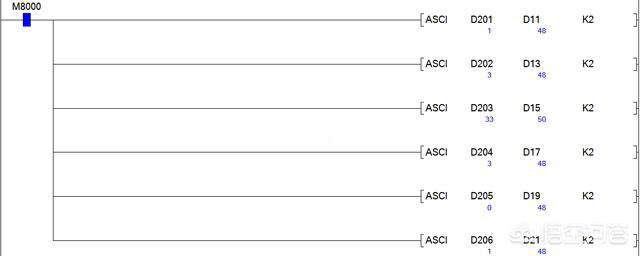

使用一個變址寄存器Z0對數據D201到D206進行累加求和D40，最后用K256減去41就是LRC校驗碼215，通過ASCI指令轉換成ASCII碼，通過查看擴展ASCII碼表:

215的16進制為D7，與01+03 +21+ 03+ 00 +01=0x29=B00101001，取反加1得到11010111=0x(D7),結果一致。
