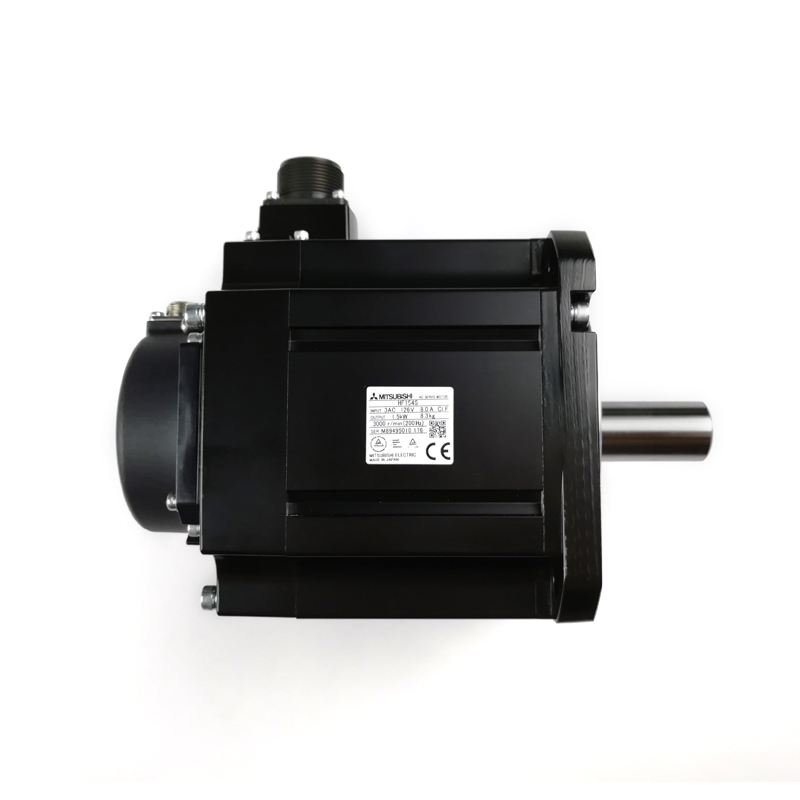

三菱伺服電機負載轉矩選擇
三菱伺服電機負載轉矩選擇，負載轉矩的計算這個數據的工程師們都在處理，下面小編為您介紹三菱伺服電機負載轉矩選擇。
一、進給驅動伺服電機的選擇
1.原則上應該根據負載條件來選擇伺服電機。在電機軸上所有的負載有兩種，即阻尼轉矩和慣量負載。這兩種負載都要正確地計算，其值應滿足下列條件:
1)當機床作空載運行時，在整個速度范圍內，加在伺服電機軸上的負載轉矩應在電機連續額定轉矩范圍內，即應在轉矩速度特性曲線的連續工作區。
2最大負載轉矩，加載周期以及過載時間都在提供的特性曲線的準許范圍以內。 3電機在加速/減速過程中的轉矩應在加減速區(或間斷工作區)之內。
4對要求頻繁起，制動以及周期性變化的負載，必須檢查它的在一個周期中的轉矩均方根值。并應小于電機的連續額定轉矩。
5加在電機軸上的負載慣量大小對電機的靈敏度和整個伺服系統的精度將產生影響。通常，當負載小于電機轉子慣量時，上述影響不大。但當負載慣量達到甚至超過轉子慣量的5倍時，會使靈敏度和響應時間受到很大的影響。甚至會使伺服放大器不能在正常調節范圍內工作。所以對這類慣量應避免使用。
推薦對伺服電機慣量Jm和負載慣量Jl之間的關系如下:
Jl<5×Jm
1、負載轉矩的計算
負載轉矩的計算方法加到伺服電機軸上的負載轉矩計算公式，因機械而異。但不論何種機械，都應計算出折算到電機軸上的負載轉矩。
通常，折算到伺服電機軸上的負載轉矩可由下列公式計算:
Tl=(F*L/2πμ)+T0
式中:Tl折算到電機軸上的負載轉矩(N.M)；
F：軸向移動工作臺時所需要的力；
L：電機軸每轉的機械位移量(M)；
To：滾珠絲杠螺母，軸承部分摩擦轉矩折算到伺服電機軸上的值(N.M)；
Μ：驅動系統的效率
F：取決于工作臺的重量，摩擦系數，水平或垂直方向的切削力，是否使用了平衡塊(用在垂直軸)。
Μ：摩擦系數；
Fc：切削力的反作用力；
Fg：用鑲條固緊力；
Fcf：由于切削力靠在滑塊表面作用在工作臺上的力即工作臺壓向導軌的正向壓力。 計算轉矩時下列幾點應特別注意：
(a)由于鑲條產生的摩擦轉矩必須充分地考慮。通常，僅僅從滑塊的重量和摩擦系數來計算的轉矩很小的。請?zhí)貏e注意由于鑲條加緊以及滑塊表面的精度誤差所產生的力矩。
(b)由于軸承，螺母的預加載，以及絲杠的預緊力滾珠接觸面的摩擦等所產生的轉矩均不能忽略。尤其是小型輕重量的設備。這樣的轉矩回應影響整個轉矩。所以要特別注意。
(c)切削力的反作用力會使工作臺的摩擦增加，以此承受切削反作用力的點與承受驅動力的點通常是分離的。如圖所示，在承受大的切削反作用力的瞬間，滑塊表面的負載也增加。當計算切削期間的轉矩時，由于這一載荷而引起的摩擦轉矩的增加應給予考慮。
(d)摩擦轉矩受進給速率的影響很大，必須研究測量因速度工作臺支撐物(滑塊，滾珠，壓力)，滑塊表面材料及潤滑條件的改變而引起的摩擦的變化。已得出正確的數值。
(e)通常，即使在同一臺的機械上，隨調整條件，周圍溫度，或潤滑條件等因素而變化。當計算負載轉矩時，請盡量借助測量同種機械上而積累的參數，來得到正確的數據。
2.負載慣量的計算。
由電機驅動的所有運動部件，無論旋轉運動的部件，還是直線運動的部件，都成為電機的負載慣量。電機軸上的負載總慣量可以通過計算各個被驅動的部件的慣量，并按一定的規律將其相加得到。
1)圓柱體慣量 如滾珠絲杠，齒輪等圍繞其中心軸旋轉時的慣量可按下面公式計算: J=(πγ/32)*D4L(kg cm2) 如機構為鋼材，則可按下面公式計算: J=(0.78*10-6)*D4L(kg cm2) 式中: γ材料的密度(kg/cm2) D圓柱體的直經 L圓柱體的長度
2)軸向移動物體的慣量工件，工作臺等軸向移動物體的慣量，可由下面公式得出: J=W*(L/2π)2 (kg cm2) 式中: W直線移動物體的重量 L電機每轉在直線方向移動的距離
3)圓柱體圍繞中心運動時的慣量如圖所示: 圓柱體圍繞中心運動時的慣量 屬于這種情況的例子:如大直經的齒輪，為了減少慣量，往往在圓盤上挖出分布均勻的孔這時的慣量可以這樣計算: J=Jo+W*R2(kg cm2) 式中:Jo為圓柱體圍繞其中心線旋轉時的慣量(kgcm2) W圓柱體的重量 R旋轉半徑
4)相對電機軸機械變速的慣量計算將上圖所示的負載慣量Jo折算到電機軸上的計算方法如下: J=(N1/N2)2Jo 式中:N1 N2為齒輪的齒數
三菱PLC 在知識分享 ，三菱伺服電機負載轉矩選擇相關文章，幫您更好的了解三菱伺服電機負載轉矩選擇您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
一、進給驅動伺服電機的選擇
1.原則上應該根據負載條件來選擇伺服電機。在電機軸上所有的負載有兩種，即阻尼轉矩和慣量負載。這兩種負載都要正確地計算，其值應滿足下列條件:
1)當機床作空載運行時，在整個速度范圍內，加在伺服電機軸上的負載轉矩應在電機連續額定轉矩范圍內，即應在轉矩速度特性曲線的連續工作區。
2最大負載轉矩，加載周期以及過載時間都在提供的特性曲線的準許范圍以內。 3電機在加速/減速過程中的轉矩應在加減速區(或間斷工作區)之內。
4對要求頻繁起，制動以及周期性變化的負載，必須檢查它的在一個周期中的轉矩均方根值。并應小于電機的連續額定轉矩。
5加在電機軸上的負載慣量大小對電機的靈敏度和整個伺服系統的精度將產生影響。通常，當負載小于電機轉子慣量時，上述影響不大。但當負載慣量達到甚至超過轉子慣量的5倍時，會使靈敏度和響應時間受到很大的影響。甚至會使伺服放大器不能在正常調節范圍內工作。所以對這類慣量應避免使用。
推薦對伺服電機慣量Jm和負載慣量Jl之間的關系如下:
Jl<5×Jm
1、負載轉矩的計算
負載轉矩的計算方法加到伺服電機軸上的負載轉矩計算公式，因機械而異。但不論何種機械，都應計算出折算到電機軸上的負載轉矩。
通常，折算到伺服電機軸上的負載轉矩可由下列公式計算:
Tl=(F*L/2πμ)+T0
式中:Tl折算到電機軸上的負載轉矩(N.M)；
F：軸向移動工作臺時所需要的力；
L：電機軸每轉的機械位移量(M)；
To：滾珠絲杠螺母，軸承部分摩擦轉矩折算到伺服電機軸上的值(N.M)；
Μ：驅動系統的效率
F：取決于工作臺的重量，摩擦系數，水平或垂直方向的切削力，是否使用了平衡塊(用在垂直軸)。
無切削時: F=μ*(W+fg)，切削時: F=Fc+μ*(W+fg+Fcf)。
三菱伺服電機負載轉矩選擇
Μ：摩擦系數；
Fc：切削力的反作用力；
Fg：用鑲條固緊力；
Fcf：由于切削力靠在滑塊表面作用在工作臺上的力即工作臺壓向導軌的正向壓力。 計算轉矩時下列幾點應特別注意：
(a)由于鑲條產生的摩擦轉矩必須充分地考慮。通常，僅僅從滑塊的重量和摩擦系數來計算的轉矩很小的。請?zhí)貏e注意由于鑲條加緊以及滑塊表面的精度誤差所產生的力矩。
(b)由于軸承，螺母的預加載，以及絲杠的預緊力滾珠接觸面的摩擦等所產生的轉矩均不能忽略。尤其是小型輕重量的設備。這樣的轉矩回應影響整個轉矩。所以要特別注意。
(c)切削力的反作用力會使工作臺的摩擦增加，以此承受切削反作用力的點與承受驅動力的點通常是分離的。如圖所示，在承受大的切削反作用力的瞬間，滑塊表面的負載也增加。當計算切削期間的轉矩時，由于這一載荷而引起的摩擦轉矩的增加應給予考慮。
(d)摩擦轉矩受進給速率的影響很大，必須研究測量因速度工作臺支撐物(滑塊，滾珠，壓力)，滑塊表面材料及潤滑條件的改變而引起的摩擦的變化。已得出正確的數值。
(e)通常，即使在同一臺的機械上，隨調整條件，周圍溫度，或潤滑條件等因素而變化。當計算負載轉矩時，請盡量借助測量同種機械上而積累的參數，來得到正確的數據。
2.負載慣量的計算。
由電機驅動的所有運動部件，無論旋轉運動的部件，還是直線運動的部件，都成為電機的負載慣量。電機軸上的負載總慣量可以通過計算各個被驅動的部件的慣量，并按一定的規律將其相加得到。
1)圓柱體慣量 如滾珠絲杠，齒輪等圍繞其中心軸旋轉時的慣量可按下面公式計算: J=(πγ/32)*D4L(kg cm2) 如機構為鋼材，則可按下面公式計算: J=(0.78*10-6)*D4L(kg cm2) 式中: γ材料的密度(kg/cm2) D圓柱體的直經 L圓柱體的長度
2)軸向移動物體的慣量工件，工作臺等軸向移動物體的慣量，可由下面公式得出: J=W*(L/2π)2 (kg cm2) 式中: W直線移動物體的重量 L電機每轉在直線方向移動的距離
3)圓柱體圍繞中心運動時的慣量如圖所示: 圓柱體圍繞中心運動時的慣量 屬于這種情況的例子:如大直經的齒輪，為了減少慣量，往往在圓盤上挖出分布均勻的孔這時的慣量可以這樣計算: J=Jo+W*R2(kg cm2) 式中:Jo為圓柱體圍繞其中心線旋轉時的慣量(kgcm2) W圓柱體的重量 R旋轉半徑
4)相對電機軸機械變速的慣量計算將上圖所示的負載慣量Jo折算到電機軸上的計算方法如下: J=(N1/N2)2Jo 式中:N1 N2為齒輪的齒數
三菱PLC 在知識分享 ，三菱伺服電機負載轉矩選擇相關文章，幫您更好的了解三菱伺服電機負載轉矩選擇您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
