三菱PLC編碼器出現丟脈沖的現象原因與故障技巧方法我覺得這個邏輯是有一定的道理的，不知道你發現沒有？那你就認真閱讀小編為你分享三菱PLC編碼器出現丟脈沖的現象原因與故障技巧方法。
1、編碼器在原點反轉的時候怎樣取點?比如想反轉100個點時，這個數據在編程軟件里怎么設置，讀出的數據是8000000100，怎么理解這個數據!
說明: 8就是符號位啊。
2、TONGHOW編碼器脈沖數據最遠能傳多遠?
說明: 理論上可以到100米。看怎么排線了。
3、工程要求編碼器正反轉時都要有脈沖輸出功能，選了貴公司的TONGHOW編碼器，不知道能否滿足要求?
說明: 看你的設備怎么要求了。編碼器只要轉動就有脈沖輸出。
4、絕對值編碼器與PLC如何連接?
說明: 第一，也是主要的原因是脈沖接受方的問題，如因脈沖頻率過高而發生的丟失等;另一個原因是編碼器本身的原因，主要是機械用環境溫度過高，引起的編碼器工作不正常。
6、編碼器是根據那些條件來選擇型號的(如：接觸器根據控制電壓，負載功率，電流大小來選擇)，那編碼器是根據那些要求來選擇?
說明:先確定編碼器的類型，是絕對值型還是增量型(用途不同);再確認分辨率;然后選擇信號輸出方式，有NPN輸出，電壓輸出，線驅動輸出，互不輸出等;還要選擇最高轉速、外形、安裝方式、使用環境溫度、防護等級等。
7、請問連接電纜因遠程提取信號應注意哪些問題？
說明:編碼器自帶的電纜長度一般為0.5-3M，集電極開路輸出方式的電纜長度不能超過10M，線驅動輸出可達200M，編碼器的信號線不能與動力線等有強干擾的線并行排列，而且必須用屏蔽線。
假設一臺設備，現在位置是10米，我設置它為15米，也就是還要升高5米，如果現在高度是19米，也就是還要降低4米，是正反轉的那種，有5根線，電源與ABC三相，但我們只用AB兩相，就是假如高度增加數值越小就把AB換個相，編碼器是每轉一圈發出600個脈沖，螺距為7公分，也就是轉一圈升高或降低7公分，我的程序是先計算出脈沖總的有多少個
LD X1 0UT C251 ( X1接編碼器A相)
LD M8012 MOVP C2 D20 (把編碼器收到的脈沖放到D20中)
MOVP K7 D21
MOVP K600 D22
MULP D21 D20 D24
DIVP D24 D22 D25
(升高或者降低的高度等于螺距*總脈沖數/每一圈的脈沖數

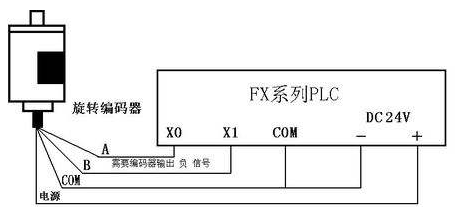

不知道這個程序是否正確，還有怎么知道是正轉或者反轉，假如正轉是計A相的脈沖，把反轉是不是就計B相的脈沖，編碼器的A接X1 B接X2
旋轉編碼器是通過光電轉換，將輸出至軸上的機械、幾何位移量轉換成脈沖或數字信號的傳感器，主要用于速度或位置(角度)的檢測。典型的旋轉編碼器是由光柵盤和光電檢測裝置組成。光柵盤是在一定直徑的圓板上等分地開通若干個長方形狹縫。由于光電碼盤與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，;通過計算每秒旋轉編碼器輸出脈沖的個數就能反映當前電動機的轉速。
一般來說，根據旋轉編碼器產生脈沖的方式的不同，可以分為增量式、絕對式以及復合式三大類。自動線上常采用的是增量式旋轉編碼器。
增量式編碼器是直接利用光電轉換原理輸出三組方波脈沖A、B和Z相;A、B兩組脈沖相位差90，用于辯向：當A相脈沖超前B相時為正轉方向，而當B相脈沖超前A相時則為反轉方向。Z相為每轉一個脈沖，用于基準點定位。
三菱PLC 在新聞動態 ，三菱PLC編碼器出現丟脈沖的現象原因與故障技巧方法相關文章，幫您更好的了解三菱PLC編碼器出現丟脈沖的現象原因與故障技巧方法點您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
