產品介紹
FX5U-32MT/ESS,FX5U-32MT-ESS,FX5U-32MT,FX5U-32MT/ESS價格。

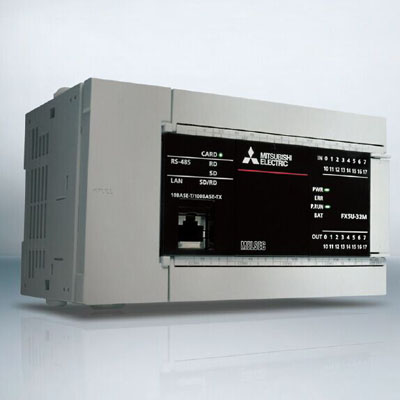

FX5U-32MT/ESS參數說明：基本單元,內置16入/16出(晶體管源型),AC電源，晶體管源型輸出三菱PLC FX5U-32MT/ESS產品規格詳細介紹如下
【電源規格】
◆ 額定電壓：AC100~240V
◆ 電壓允許范圍:AC85~264V
◆ 允許瞬時悼電時間：l0ms以下
◆ 電源保險絲：250 3.15A 計時延時保險絲
◆ 沖擊電流：最大25A 5ms以下/AC100V、最大50A 5ms以下/AC200
◆ 消耗電力(*1)：30W
◆ DC5V電源容量(*3)：900mA
◆ DC24V電源容量(*2 *3)：
對CPU模塊的輻入電路使用服務電源時：400mA
對CPU模塊的軸入電路使用服務電源時：480mA
備注：
*1:CPU模塊可連接最大數量模塊時，且DC24V服務電源達到最大消耗電源時的數值。(包括輸入電路的電流部分)
*2:連接I/O模塊時消耗DC24V服務電盆，致使可使用的電量將減少。
*3: FX5UC-32MT/口為內部供給電源。
【輸入規格】
◆ 輸入形式：漏型/源型
◆ 輸入點數：16點
◆ 連接狀態：拆換式端子臺(M3螺絲)
◆ 輸入信號電壓:DC24V +20%,-15%
◆ 輸入信號電流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 輸入電阻：4.3KΩ(X020以后是5.6KΩ)
◆ 輸入ON電流：3.5mA以上(X020以后，3.5mA)
◆ 輸入OFF電流:1.5mA以下
◆ 輸入響應頻率數：
X000~X005：200kHz
X006~X007：10kHz
◆ 輸入響應時間(H/W濾波延遲):
X000~X005：ON時2.5μs以下，OFF時2.5μ以下
X006~X007：ON時30μs以下，OFF時50μ以下
◆ 輸入響應時間(數字濾波設定值):無,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鴨鉤)
◆ 輸入信號形式:無電壓觸點輸入 漏型：NPN集電極開路晶體管、源型：PNP集電極開路晶體管
◆ 輸入電路圖
【晶體管輸出規格】
◆ 輸出類型： 晶體管(集電極開路)/源型輸出
◆ 輸出點數:16
◆ 連接狀態：可拆換電子臺(M3螺絲)
◆ 外部電源:DC5~30V
◆ 最大負載：0.5A/1點
◆ 開路漏電流：0.1mA以下/DC30V
◆ ON時電壓降低：1.0V以下(Y000~Y003)、Y004以后1.5V以下
◆ 響應時間：
Y000~Y003：2.5μs以下/10mA以上 1.5V以下(DC5~24V)
Y004以后：0.2ms以下/200mA以上(DC24V)
◆ 回路絕緣:光電耦合器絕緣
◆ 顯示輸出表示:輸出ON時LED燈亮
◆ 輸出電路圖
【CPU模塊一般規格】
◆ 使用環境濕度：0~55℃
◆ 保存環境溫度：-25~75℃
◆ 使用環境濕度：5~95%RH,無結露
◆ 保存環境濕度：5~95%RH,無結露
◆ 耐振動：
安裝DIN軌道時:
┌─────┬─────┬──────┬─────────┐
│頻率數 │加速度 │單向振動幅度│掃描次數 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │無 │1.75mm │X,Y,Z每個方向10次 │
├─────┼─────┼──────┤(合計各80分) │
│8.4~150Hz │4.9m/s平方│無 │ │
└─────┴─────┴──────┴─────────┘
直接安裝時:
┌─────┬─────┬──────┬─────────┐
│頻率數 │加速度 │單向振動幅度│掃描次數 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │無 │3.5mm │X,Y,Z每個方向10次 │
├─────┼─────┼──────┤(合計各80分) │
│8.4~150Hz │9.8m/s平方│無 │ │
└─────┴─────┴──────┴─────────┘
◆ 耐撞擊：147m/s平方，作用時間11ms，以正弦半波脈沖向X,Y,Z各雙方向3次
◆ 接地：D種接地(接地電阻:100Ω以下)<不可與強電系產品共通接地>
◆ 使用環境：無腐食性，可燃性氣體，導電性粉塵不嚴重
◆ 使用標準高度：0~2000m
◆ 安裝場所：電氣柜內
◆ 過電壓等級：Ⅱ以下
◆ 污染級別：2以下
◆ 設備級別：級別2
您還可能需要：三菱PLC FX5U-32MT—ES
