加工定制
|
否
|
品牌
|
MITSUBI/三菱
|
型號
|
Q3MEM-BAT
|
|
工作電壓
|
220（V）
|
輸出頻率
|
50-60（kHz）
|
產品認證
|
UL CE
|
【功能介紹】

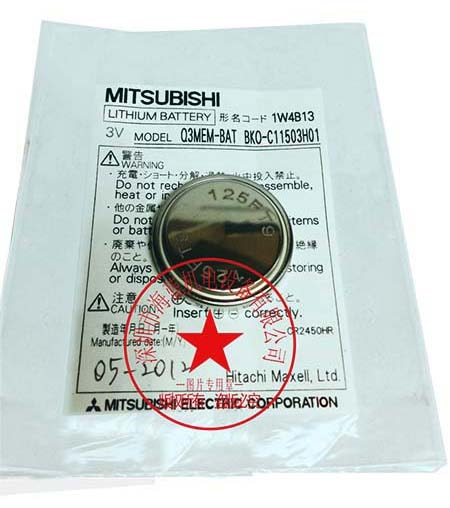

三菱內存卡電池Q3MEM-BAT
MQ3MEM-4MBS/Q3MEM-8MBS用電池
【產品介紹】
三菱PLC Q系列 數字量輸入模塊/數字量輸出模塊、套件﹕
一.數字量輸入模塊﹕
1.AC﹕
QX10 16點 AC100-120V 8mA 應答時間20ms 16個公共端 18個端子臺
QX28 8點 AC100-240V 17mA 應答時間20ms 8個公共端 18個端子臺
2.DC(共陽極)﹕
QX40 16點 DC24V 4mA 應答時間1/5/10/70ms 16點 1個公共端 共陽極 18點端子臺
QX40-S1 16點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 16點 1個公共端 共陽極 18點端子臺
QX41 32點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陽極 40針連接器
QX41-S1 32點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 32點 1個公共端 共陽極 40針連接器
QX42 64點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陽極 40針連接器
QX42-S1 64點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 32點 1個公共端 共陽極 40針連接器
3.DC傳感器（注1）﹕
QX70 16點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 16點 1個公共端 正/負極公共端共用 18點端子臺
QX71 32點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 32點 1個公共端 正/負極公共端共用 40針連接器
QX72 64點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 16點 1個公共端 正/負極公共端共用 40針連接器
4.DC(注1)﹕
QX80 16點 DC24V 4mA 應答時間1/5/10/70ms 16點 1個公共端 共陰極 18點端子臺
QX81 32點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陰極 37針D-Sub連接器
QX82 64點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個公共端 共陰極 37針D-Sub連接器
QX82-S1 64點 DC24V 4mA 應答時間0.1/0.2/0.4/0.6/1ms 32點 1個公共端 共陰極 40針連接器
二.數字量輸出模塊﹕
1.繼電器﹕
QY10 16點 DC24V/AC240V 2A/1點.8A/1個公共端 應答時間12ms 16點 1個公共端 18點端子臺
QY18A 8點 DC24V/AC240V 2A/1點. 應答時間12ms 18點端子臺 全部獨立連接
2.晶閘管
QY22 16點AC100-240V 0.6A/點 4.8A/公共點 應答時間1ms 16個公共端 18點端子臺 帶浪涌吸收器
3.晶體管（漏型）﹕
QY40P 12/24VDC0.1A/點，1.6A/公用，16點（16點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY41P 12/24VDC0.1A/點，2A/公用，32點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY42P 12/24VDC0.1A/點，2A/公用，64點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY50 12/24VDC0.5A/點，4A/公用，16點（16點/公用）輸出延遲；1ms,有保險絲，端子排
4.晶體管﹙獨立﹚
QY68A 新 5-24VDC，2A/點，8A/模塊，8點，所有點獨立，漏/源，端子排，無保險絲
5.TTL-CMOS(漏型)﹕
QY70 新 5/12VDC，16mA/點，16點（16點/公用）輸出延遲；0.3ms無保險絲，端子排
QY71 新 5/12VDC，16mA/點，32點（32點/公用）輸出延遲；0.3ms無保險絲，連接器
6.晶體管（源）﹕
QY80 12/24VDC，0.5A/點,4A/公用，16點（16點/公用）輸出延遲；1ms，無保險絲，端子排
QY81P 12/24VDC，0.1A/點,2A/公用，32點（32點/公用）輸出延遲；1ms，連接器，有短路保護功能
三.I/O組合模塊 輸入/輸出模塊 ﹙DC輸入/晶體管輸出﹚
QH42P 24VDC共陽極輸入，32點，響應時間：1/5/10/20/70ms，12/24VDC,0.1A漏型，輸出：32點，連接器，有短路保護功能
QX48Y57 24VDC共陽極輸入，8點，12/24VDC,0.5A漏型，輸出：7點，有保險絲，端子排
四.中斷輸入模塊（注6）﹕ Q160 16點，DC24V 4mA 響應時間0.1/0.2/0.4/0.6/1ms 16點 1個公共端 18點端子臺
五.I/O模塊連接器
A6CCON1 焊接32點連接器（用于QX41/42,QY41P/42P）
A6CCON2 無焊點端子連接器，32-點連接器（用于QX41/42,QY41P/42P）
A6CCON3 扁平電纜壓力－位移32點連接器（用于QX41/42,QY41P/42P）
A6CCON4 焊接32點連接器 40針連接器
A6CCON1E 焊接32點連接器（用于QX81,QY81P）
A6CCON2E 壓折－接觸連接32-點連接器（用于QX81,QY81P）
A6CCON3E 扁平電纜壓力－位移32點連接器（用于QX81,QY81P）
六.彈簧夾端子臺﹕ Q6TE-18S 用于16點I/O 0.3-1.5mm2
七.端子臺適配器﹕
Q6TA32 用于32點I/O 0.5mm2
Q6TA32-TOL Q6TA32專用工具
八.接頭/端子臺轉換模塊
A6TBX36-E 用于共負極輸入模塊(標準型)
A6TBX54-E 用于共負極輸入模塊(2線性)
A6TBX70 用于共正極輸入模塊(3線性)
A6TBX70-E 用于共負極輸入模塊(3線性)
A6TBY36-E 用于源型輸出模塊(標準型)
A6TBY54-E 用于源型輸出模塊(2線性)
A6TBXY36-E用于共正極輸入模塊和漏型輸出模塊(標準型)
A6TBXY54-E用于共正極輸入模塊和漏型輸出模塊(2線性)
八.接頭/端子臺轉換模塊電纜
AC05TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長0.5m
AC10TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長1m
AC20TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長2m
AC30TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長3m
AC50TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長5m
AC80TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長8m
AC100TB 用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長10m
AC05TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長0.5m
AC10TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長1m
AC20TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長2m
AC30TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長3m
AC50TB-E 用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長5m
九.繼電器端子模塊﹕ A6TE2-16SRN 用于40針接頭 DC24V 晶體管輸出模塊(漏型)
十.繼電器端子模塊電纜﹕
AC06TE 電纜長0.6m 用于A6TE2-16SRN
AC10TE 電纜長1m 用于A6TE2-16SRN
AC30TE 電纜長3m 用于A6TE2-16SRN
AC50TE 電纜長5m 用于A6TE2-16SRN
AC100TE 電纜長10m 用于A6TE2-16SRN
