產品介紹
FR-DU08用于三菱變頻器FR-A840,FR-A820,FR-F820,FR-F840變頻器。三菱變頻器均自帶操作面板，若需遠程操作，需選FR-DU08及線纜FR-CB203 3米配套使用

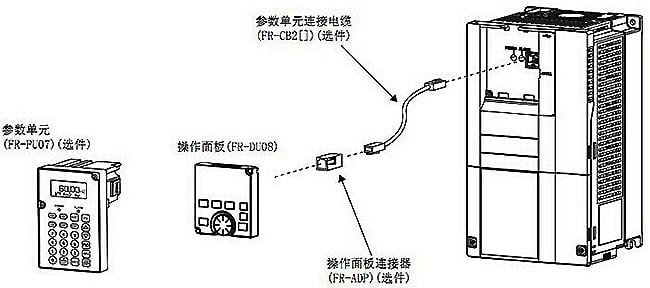

操作面板 （FR-DU08）或參數單元 （FR-PU07）的柜面安裝
? 使用電纜將操作面板 （FR-DU08）或參數單元 （FR-PU07）與變頻器連接，可以將操作面板或參數單元安裝于電氣柜表面，
使操作性更強。
請使用 FR-CB2[] 選件或市售接口、電纜。（FR-CB201,FR-CB202,FR-CB205,FR-CB205 分別1 2 3 5米）
（對于操作面板 （FR-DU08） ，操作面板連接器 （FR-ADP）選件是必需的。 ）
請對連接電纜的固定器進行可靠的固定銜接。
NOTE
? 自行制作電纜時參照以下介紹。電纜的總長度最大為 20m。
? 介紹產品 （2012 年 2 月時）
?通訊運行
? 使用PU接口， 可以從計算機等進行通訊運行。 PU接口用通訊電纜連接個人計算機與FA等計算機， 用戶可以用客戶端程序對變
頻器進行操作、監視及讀取參數、寫入參數。
可以通過三菱變頻器協議 （計算機鏈接運行）進行通訊。
使用 FR Configurator2 可以實現參數設定及監視。
接口 支持 USB1.1
傳輸速度 12Mbps
接線長度 最大 5m
接口 USB 小型 B 接口 （插口）
電源 自行供電
RS-485 端子排
通訊運行使用 RS-485 端子，可以從計算機等進行通訊運行。用通訊電纜連接個人計算機與 FA 等計算機，用戶可以用客戶端程序對變頻
器進行操作、監視、讀取參數及寫入參數。
通過三菱變頻器協議 （計算機鏈接運行）或 Modbus-RTU 協議進行通訊。
詳細內容請參照第 519 頁。
【接口】 支持 USB1.1
【傳輸速度】 12Mbps
【接線長度】 最大 5m
【接口】 USB 小型 B 接口 （插口）
【電源】 自行供電
【對應規格】 EIA-485(RS-485)
【通訊方式】 多點鏈接方式
【通訊速度】 MAX 115200bps
【最長距離】 500m
【連接電纜】 雙絞線 （4 對 )
