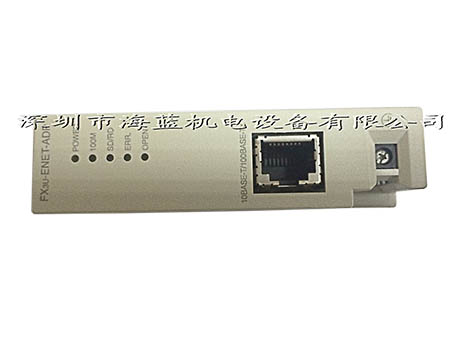

三菱以太網接口模塊FX3U-ENET-ADP介紹：
以太網通信用特殊適配器FX 3系列的基本單位連接使用，各種各樣的裝置中使用的序列，輕松以太網可以連接。另外，網絡連接，從遠方序列的狀態監控和計劃變更變得容易了，維護性的提高。基本單位FX 3系列的豐富的陣容更供您選擇。
太網接口模塊FX3U-ENET-ADP其它性能規格：
【數據的傳輸速度】：10Mbps或100Mbps
【通信模式】：全/半雙工
【傳輸方式】：基帶
【最大段長度】：100m
【節點/連接的最大數目】：10BASE-T 4
10BASE-Tx 2
【連接器】：RJ45
【性能】：
MELSOFT連接
MC協議的通訊
MELSOFT和直接連接(簡單連接)
時間設定功能
MELSOFT診斷功能
數據監視功能
【連接數】：MELSOFT連接+ MC協議+數據監測≦4連接
【可以連接到基本單元的數量】：1臺Ethernet適配器，通信功能擴展板和其他通信特殊適配器一樣，占有通信頻道1頻道(CH)。
【適用序列】：FX3U，FX3UC，FX3G，FX3GC;連接FX3G,必須要FX3G-CNV-ADP進行轉換;連接FX3U時,必須要FX3UC-32MT-LT(-2)
【功率】：30mA/DC5V(內部電源DC5V電源的基本單元)
【耐電壓】：一次性的全端子和地線端子間：AC 500V 1分鐘
【重量】：0.1KG
三菱FX3U-ENET-ADP連接以太網適配器時，需要預先安裝連接器轉換適配器或功能擴展板。但是，與FX3GC/FX3UC(D,DS,DSS)可編程控制器連接時無需上述操作。
此處，將以與FX3U可編程控制器連接為例進行說明。關于連接其他可編程控制器，請參考所連接各可編程控制器的硬件篇手冊。
1、取下[功能擴展板]上的[特殊適配器連接用接口蓋板(如圖1))]，假如已安裝功能擴展板。
2、滑動[基本單元]上的[特殊適配器連接用卡扣(如圖1)]
3、如右圖所示，在[基本單元]上連接[FX3U-ENET-ADP(如圖2C)]。
4、滑動[基本單元]上的[特殊適配器連接用卡扣(如圖2B)],固定[FX3u-ENET-ADP(如圖2C)]。
FX3U-ENET-ADP連接注意事項
===========================================================
1、以太網適配器只能與基本單元或特殊適配器最終段(左端)連接1臺。
2、高速輸入輸出特殊適配器和其他特殊適配器組合使用時，請先將要使用的高速輸入輸出特殊適配器安裝完成后，再連接其他特殊適配器。
3、高速輸入輸出特殊適配器不能連接至除高速輸入輸出適配器以外的特殊適配器左側。
三菱PLC FX3U-ENET-ADP以太網適配器系統的構成
以下說明可以和以太網適配器組合的系統構成
1、FX3U-ENET-ADP整體構成
構成設備一覽
┌───────┬──────────┬───────────────────┐
│產品名稱 │型號 │備注
├───────┼──────────┼───────────────────
│以太網適配器 │FXsu-ENET-ADP │
├───────┼──────────┼───────────────────┤
│可編程控制器 │FX3S/FX3G/FX3GC/FX3u│
│ │/FX3UC可編程控制器 │
├───────┼──────────┼───────────────────┤
│計算機軟件 │GX Works2 │可編程控制器編程用軟件。
│ │ │也可進行以太網適配器的各種設定。
├───────┼──────────┼───────────────────┤
│計算機 │ │
├───────┼──────────┼───────────────────┤
│集線器(HUB) *1│ │請使用工業用產品。
├───────┼──────────┼───────────────────┤
│SNTP服務器*2 │ │
├───────┼──────────┼───────────────────┤
│各種對方設備 │ │MC協議支持設備
├───────┼──────────┼───────────────────┤
│以太網電纜 │ │10BASE-T連接時:3類別以上(STP電纜*3)
│ │ │100BASE-TX連接時:5類別以卜(STP電纜*3)
└───────┴──────────┴───────────────────┘
*1. 直接連接(簡單連接)時等情況， 不使用集線器。
*2. 時間信息服務器
*3. 帶屏蔽的雙絞電纜
2、FX3U-ENET-ADP構建網絡所需的設備
以下說明網絡的構成設備。
此外， 網絡的設置工程需要采取充分的安全措施， 請委托專門業者進行。
將以太網適配器與網絡連接時，可使用10BASE-T或100BASE-TX。
10BASE-T與100BASE-TX、全雙工/半雙工通信模式的判斷由以太網適配器根據集線器來進行。(自動協商功能)
與不具備自動協商功能的集線器連接時， 請將集線器側設置為半雙工通信模式。
1) 利用100BASE-TX連接
請使用滿足IEEE802.3 100BASE-TX規格的設備。(關于集線器及和集線器連接使用的設備)
a 帶屏蔽的雙絞線電纜(STP電纜)、5類線以上
集線器和以太網適配器的連接， 請使用直連型電纜。(以太網適配器和對象設備不經過集
線器直接連接時，為交叉電纜連接。但是，使用交叉電纜直接連接以太網適配器和對
象設備， 除以太網適配器之間的連接外， 無法保證正常運行。)
b RJ45插頭
c 100Mbps用集線器
2) 利用10BASE-T連接
請使用滿足IEEE802.3 10BASE-T規格的設備。(關于集線器及和集線器連接使用的設備)
a 帶屏蔽的雙絞線電纜(STP電纜)、3類線以上
集線器和以太網適配器的連接， 請使用直連型電纜。
(以太網適配器和對象設備不經過集線器直接連接時， 為交叉電纜連接。)
b RJ45插頭
c 10Mbps用集線器
